PILOT Automatische compressie-buiging cementtesters

  • Automatische testcyclus. Correcte testuitvoering volgens geselecteerde Standaarden, wordt continu en automatisch gecontroleerd. Zie bijkomende informatie.
  • Tweeledige gebruikersinterfacedisplay en PC
  • Nauwkeurigheidsklasse 1 (EN) en Klasse A (ASTM) beginnende van 10% van volle schaal. Speciale kalibratie beginnende van 3 kN voor 300 kN kamer en van 0.5 kN voor 15 kN beschikbaar op aanvraag. Zie upgradeopties.
  • Compatibel met de nieuwe, intuïtieve en slimme DATA MANAGER Software. Zeer gemakkelijk te gebruiken, compleet met vele functies, volledig flexibel, open voor netwerkcommunicaties
  • Neemt de recentste ES Energiebesparende technologieën aan. Voor vermindering van stroomverbruik en stille uitvoering.
  • Dubbelgetrapte hydraulische pomp met snelle aanpak en precieze oliedebietcontrole. Laat een hoge doorstroom van nauwkeurige tests toe (t.e.m. 40 per uur)
  • Zacht plaat-tot-specie contact en vlotte belastingshoeveelheidscontrole vanaf het uiterste begin van de helling
  • Optionele controle van een tweede frame voor 65-L18xxx series enkele kamer testers. Actieve frameselectie via manuele hefboom
  • Optionele interne grafische printer met daarbij kracht-tijdsplot
  • Verbind met het labonetwerk via LAN-poort/software
  • Laat verificatie op afstand van instellingen en uitvoeringen toe.Voor het gemakkelijk opsporen van onverwachte fouten
  • Universele compressietesters zijn in de praktijk geschikt om verscheidene accessoires voor het testen van cement, mortel, harsen en andere materialen voor krachtwaarden van 0.75 tot 300 kN.
  • Registreerfaciliteit van t.e.m. 10 testprofielen voor elk kanaal die een snelle en makkelijke teststart toelaat

Norm:

ASTM C109

ASTM C349

ASTM C348

EN 196-1

  • Dit veld is verplicht.

beschrijving

Frames

Deze machines, die een zeer rigide frame van vier zuilen hebben, zijn ontworpen geweest voor het testen van het cementprisma's in ofwel compressie of buiging.
Drie versies zijn beschikbaar:



  • 65-L27C0x, L27C1x
    modellen, dubbele testkamer, 15/300 kN cap., ingebouwde buigingsmal voor 40x40x160 cementprisma's en compressieapparaat voor porties van 40x40x160 mm prisma's gebroken in buiging. Conform EN 196-1, 1015-11.



  • 65-L28C0x, L28C1x
    modellen, dubbele testkamer, 15/300 kN cap., uitgerust met ronde platen voor het testen in compressie en buiging van cement, mortel, harsen en andere materialen. Conform EN 196-1, 1015-11, ASTM C109, C348, C349 gebruikmakende van de gepaste accessoires.



  • 65-L18C0x, L18C1x
    ​modellen, 300 kN cap., uitgerust met ronde platen voor het testen in compressie en buiging van cement, mortel, harsen en andere materialen. Conform EN 196-1, 1015-11, ASTM C109, C349 gebruikmakende van de gepaste accessoires.

Alle modellen kunnen uitgerust worden met drukmeters voor krachtmeting (65-L27C0x, 65-L28C0x, 65-L18C0x) of met laadcellen van hoge nauwkeurigheid (65-L27C1x, 65-L28C1x, 65-L18C1x).



Modellen uitgerust met compressieplaten 165 mm dia. (L28Cxx,L18Cxx) hebben een verticale grootte van 200 mm en kan zo alle standaardaccessoires huizen voor het testen van cement en mortel (zie accessoires) en kan bovendien gebruikt worden voor het testen van andere species rechtstreeks op de standaard compressieplaten, waarbij het indien nodig de verticale matrijsopening aanpast, met de geschikte afstandsstukken (zie accessoires). Compressieplaten kunnen geleverd worden compleet met certificaat van oppervlaktehardheid van platen. Zie upgradeopties.



Piloot, Automatisch stroom -en controlesysteem

Dubbelgetrapte pomp, centrifugaal voor snelle aanpak en multi-piston voor belasting, DC-motor, ES Energiebesparende technologie om stroomverbruik te verminderen en stille uitvoering te verzekeren. Voor gedetailleerde informatie zie Bijkomende informatie.



Hardware

132,000 punten effectieve resolutie, drie kanalen, touchscreen grafische display 240x128 pixel, bemonsteringsnelheid 50/sec, grote opslagcapaciteit op USB-stick, testgegevens downloadbaar naar PC, Ethernet-poort, real-time beheersoftware (optioneel, zie accessoires 82-SW/DM DATAMANAGER)



Firmware

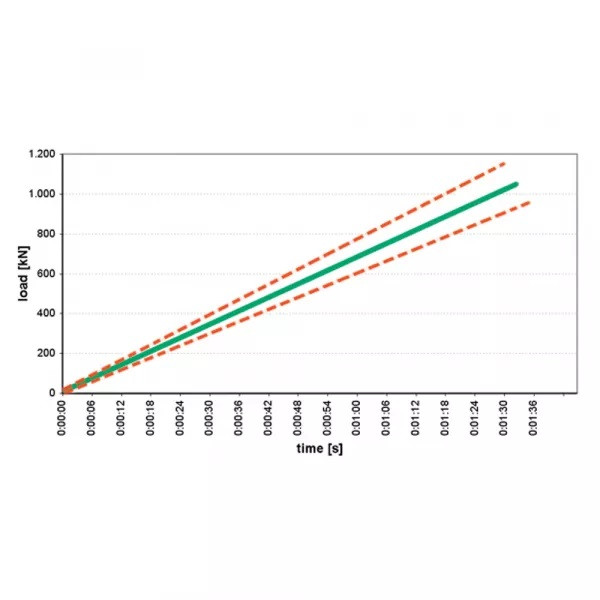

Gelijktijdige display van krachtsspecifieke lading, actuele ladingshoeveelheid en kracht/tijdsgrafiek; LAN-verbinding met PC; geavanceerd geheugenbeheer; multicoëfficiënt kalibratie.



Registreerfaciliteit van t.e.m. 10 testprofielen voor elk kanaal waaronder type test (bijv. compressie, buiging, indirect elastisch), speciegrootte -en vorm, krachthoeveelheid, gebruiksstandaard en andere algemene informatie. Elkeen van de geregistreerde testprofielen kunnen automatisch teruggeroepen worden om tijd te besparen



Veiligheidseigenschappen

Waaronder: Max. drukventiel om machineoverbelasting te vermijden; limietschakelaar voor pistonbeweging; noodstopknop; voordeur en achteraan doorzichtige fragmentbescherming op aanvraag, zie Upgradeopties.

Order

300kN compressietesters

  • 65-L18C02
    300 kN cap., automatische compressietester voor cement, mortel, harsen en andere materialen, gebruikmakende van het gepaste accessoire. Krachtmeting door drukmeter. PILOT controlesysteem. Ronde compressieplaten 165 mm dia. 230 V, 50-60 Hz.1 ph.
  • 65-L18C12
    300 kN cap., automatische compressietester voor cement, mortel, harsen en andere materialen, gebruikmakende van het gepaste accessoire. Krachtmeting door precieze laadcel. PILOT controlesysteem. Ronde compressieplaten 165 mm dia. 230 V, 50-60 Hz.1 ph.

300kN/15kN compressietesters

  • 65-L27C02
    Dubbele kamer automatische buiging-compressie tester, 15/300 kN cap., ingebouwde buigingsmal voor 40x40x160 mm prisma's en compressieapparaat voor porties van 40x40x160 mm prisma's gebroken in buiging volgens EN 196-1. Krachtmeting door drukmeters. PILOT controlesysteem. 230 V, 50-60 Hz, 1 ph.
  • 65-L27C12
    Dubbele kamer automatische buiging-compressie tester, 15/300 kN cap., ingebouwde buigingsmal voor 40x40x160 mm prisma's en compressieapparaat voor porties van 40x40x160 mm prisma's gebroken in buiging volgens EN 196-1. Krachtmeting door precieze laadcellen. PILOT controlesysteem. 230 V, 50-60 Hz, 1 ph.
  • 65-L28C02
    Dubbele kamer automatische compressietester, 15/300 kN cap., voor cement, mortel, harsen en andere materialen gebruikmakende van het gepaste accessoires. Krachtmeting door drukmeters. PILOT controlesysteem. Ronde compressieplaten 165 mm dia. 230 V, 50-60 Hz, 1 ph.
  • 65-L28C12
    Dubbele kamer automatische compressietester, 15/300 kN cap., voor cement, mortel, harsen en andere materialen gebruikmakende van het gepaste accessoires. Krachtmeting door precieze laadcellen. PILOT controlesysteem. Ronde compressieplaten 165 mm dia. 230 V, 50-60 Hz, 1 ph.

accessoires

  • Compressietoestellen voor cement en mortels
  • Buigingstesttoestellen voor mortelen balken
  • Afstandsstukken om verticale matrijsopening aan te passen
  • Data manager PC software

technische specificaties

BIJKOMENDE INFORMATIE

De PLOT-compressietesters vertegenwoordigen de meer gesofisticeerde en geavanceerde evolutie evolutie van de alledaagse compressietesters. Dit nieuw en geavanceerd systeem voldoet eerst en vooral aan de vereisten voor de automatisch nauwkeurig en constant toepassen van de ladingshoeveelheid conform de standaarden. De testcyclus met gesloten-lus digitale feedback wordt automatisch uitgevoerd door gewoonweg op de startknop te drukken. De andere belangrijke innovatie betreft de "ES-technologie" die beschikt over de nauwkeurige oliedebietcontrole zonder olieverspreiding, stille uitvoering, koude olietemperatuur en ten slotte, laag energieverbruik waarbij het meer dan 30% meer energie bespaart vergeleken met traditionele systemen.

De automatische testprocedure, eens de specie gepositioneerd en gecentreerd is en de machine aangezet is, is:

  • Stel testparameters in, waaronder ladingshoeveelheid, op het touchscreen (kan automatisch vermeden worden voor herhalende tests)
  • Druk de startknop in op het touchscreen
  • Beweeg het olieleveringsventiel naar boven
  • De machine start automatisch de snelle plaataanpak, schakelt naar de testsnelheid eens de specie in contact komt met de bovenste plaat en ontlast tenslotte de druk bij speciefalen.
  • Sla de test op, gegevensresultaten en lading/tijdsgrafiek inbegrepen. De testuitvoering conform standaarden kan makkelijk bewezen worden.
  • Beweeg het olieleveringsventiel naar beneden.

UPGRADEN

Faciliteit tweede frame

50-C10C/2F

Het Pilot-systeem upgraden voor een verbinding met en controle van een tweede frame (behalve 4000kN en 5000kN modellen). Frameselectie via manuele hefboom (enkel voor enkele kamer compressietesters model 65-L18xxx)

Grafische printer (Dient geïnstalleerd te worden in fabriek)

  • 50-C10B/PR
    De DIGIMAX, PILOT en AUTOMAX upgraden om een seriële grafische printer te integreren in het voorpaneel, wat ook een kracht/tijdsplot op het einde van de test toelaat. Specificaties:
    • Zeer stil uitprinten
    • Hoge snelheid: 50 mm/sec
    • Hoge resolutie: 203 dpi=8 punten/mm
    • Steun voor test en grafisch printen
    • Makkelijker onderhoud met zelfdiagnose
    • Papierbreedte: 57.5 mm

Veiligheidsfragmentbescherming

  • 65-L2700/P
    Doorzichtige rigide fragmentbescherming voor 65-L27xxx compressietesters en frames
  • 65-L1800/P
    Doorzichtige rigide fragmentbescherming voor 65-L18xxx compressietesters en frames
  • 65-L2800/P
    Doorzichtige rigide fragmentbescherming voor 65-L28xxx compressietesters en frames

Veiligheidsschakelaar fragmentbescherming.

  • 50-L0050/P Om testuitvoering met de veiligheidsbescherming open te voorkomen. Het moet in de fabriek geïnstalleerd worden rechtstreeks op de doorzichtige fragmentbescherming.

Certificaat oppervlaktehardheid platen

  • 50-L0050/HRD
    Traceerbaar hardheidscertificaat voor platen 165 mm dia. Min. hardheid 55,5 HRC.
    Enkel voor bestellen beschikbaar met de machine
  • 50-C0050/HRD5
    Traceerbaar hardheidscertificaat voor platen 40x40 mm. Min. hardheid 60 HRC.
    Enkel voor bestellen beschikbaar met de machine

Speciale kalibratieprocedures

  • 50-C0050/CAL
    Speciale kalibratieprocedure om klasse 1 te verkrijgen van 1% van de 300 kN schaal
  • 50-C0050/CAL5
    Speciale kalibratieprocedure om klasse 1 te verkrijgen van 5% van de 15 kN schaal
