ACE - Automatische Gecomputeriseerde Oedometer

  • Volledig automatische, PC-gecontroleerde testuitvoering
  • Drie omstandigheden voor de automatische schakelaar naar de volgende stap zijn beschikbaar: tijd, zwelling, snelheid van secundaire consolidatie.
  • Testen kan voortgaan 24 op 7 zonder onderbreking, wat een grotere doorstroming geeft van testen met een aanzienlijke kostvermindering
  • Geautomatiseerde lading elimineert negatieve factoren zoals operateursfouten en manueel behandeling van leeggewichten
  • 15kN maximale ladingcapaciteit, 10 mm verplaatsingsmeter
  • Real-time gegevens -en grafiekweergave
  • Enkelvoudige ACE software installatie controleert t.e.m. 60 eenheden
  • Test management software bijgeleverd

Norm:

BS 1377:5 | ASTM D2435 | ASTM D3877

ASTM D4546 | AASHTO T216 | NF P94-090-1

NF P94-091 | UNE 103-405 | UNE 103-602

  • Dit veld is verplicht.

beschrijving

De consolidatietest met oedometer wordt gebruikt om de hoeveelheid en grootte van de consolidatie van een bodemspecie, dat zijwaarts vastgehouden wordt en onderworpen wordt aan aantal opeenvolgende verhogingen van verticale lading, te bepalen. In dit automatisch model, is de oplopende lading volledig automatisch in lading (spanning) of zwelling (strakheid) modi, en biedt het een praktische en nauwkeurige manier aan om een test met betrouwbare testresultaten uit te voeren.



De ACE-eenheid, samen met de SHEARMATIC Automatische schuiftestmachine en AUTOTRIAX Automatische triaxiale testsystemen, zorgen voor een waaier aan unieke uitrustingen voor het voorzien van volledige automatisering van het labo voor Bodemmechanica. De ACE (Automatisch Gecomputeriseerde Oedometer) bestaat uit een klein en compact ladingsframe, dat twee coaxiale pneumatische cilinders huist: de kleinste voor lage ladingen en de andere voor hogere ladingen, met automatisch schakelen van de een naar de ander wanneer nodig. Er zijn twee analoge kanalen: een voor de verplaatsingsmeter en het ander voor de laadcel met gesloten-lus feedback, die de toepassing van de vereiste druk controleert door gebruik te maken van een pneumatische servomotor van hoge precisie.



Testparameters worden voorgeprogrammeerd en opgeslagen in de ACE-software door de operator, waaronder het testeinde, dat geprogrammeerd kan worden op basis van tijd of verhoging. De software kan t.e.m. 60 ACE-eenheden controleren vanop een enkele PC, wat de operator de keuze geeft om enkele of meervoudige eenheden te controleren. Eens de software geïnstalleerd (toegerust) is met de eerste ACE-eenheid, is het mogelijk om de controle over verdere eenheden uit te breiden door gewoon de communicatie in te schakelen zonder bijkomende tussenkomsten of kosten: een IP-adres wordt aan elke eenheid gegeven voor de LAN-communicatie: systeemmodulariteit wordt verzekerd voor opeenvolgende integraties. Kalibraties van verplaatsingsmeters en laadcellen worden uitgevoerd en opgeslagen als txt file. T.e.m. 8 punten van kalibratie kunnen geregistreerd worden voor elk kanaal.



Testresultaten worden geregistreerd en weergegeven in real-time en berekeningen worden automatisch uitgevoerd. Testgegevens kunnen verwerkt worden door gebruik te maken van de gepaste Geo-Analysis Templates conform BS of ASTM Standaarden. Het frame kan alle standaard consolidatiecellen aanvaarden, van 50.47 tot 112.80mm diameter. Consolidatiecellen, Geo-Analysis templates en testsoftware zijn niet inbegrepen. Zie accessoires. PC is niet inbegrepen.

Order

  • 26-WF3120
    ACE, Automatisch gecomputeriseerde oedometer. 110-240 V, 50-60 Hz, 1 ph
  • 26-WF3120/SOF
    ACE, test software

technische specificaties

Software

ACE-software opereert als interface voor alle testprocessen: de mogelijkheid om alle testvoorwaarden vooraf in te stellen en elke oedometereenheid onafhankelijk te laten werken en de gehele test automatisch uit te voeren is het grootste voordeel van het ACE-testsysteem, verzekerd door de toegewijde software, ontwikkeld door de geotechnische experten.

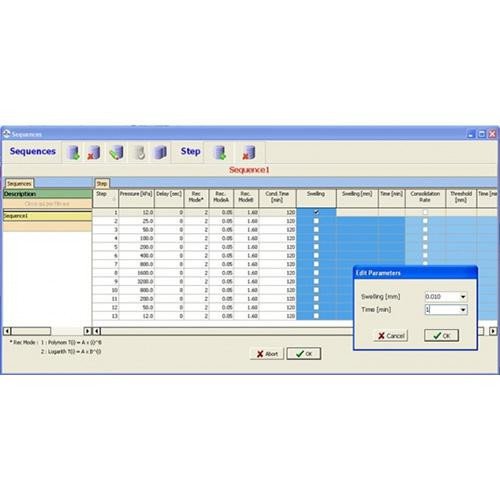

ACE-software laat toe om verschillende laad/ontlaad sequenties in te stellen, op te slaan en terug te roepen: voor elkeen kunnen toegepaste drukstappen, registreermodus, toedieningstijd, zwellingscontrole en secondaire consolidatieratio door de gebruiker gedefinieerd worden. Naast de traditionele tijdslimietcontrole voor de overgang van de ene drukstap naar de andere, zijn er verdere automatische controles in de software inbegrepen met groot voordeel voor de gebruikers, zoals:



  • Zwellingscontrole: als de specie onder de test neigt uiteen te zetten, kan een een zwellingslimiet vooraf ingesteld worden: in het geval deze limiet overschreden wordt, zal het systeem automatisch de volgende ladingsstap overslaan.
  • Controle op secondaire consolidatieratio: het systeem zal automatisch de volgende ladingsstap overslaan als de secondaire ladingsratio lager is dan een vooraf ingestelde limiet.
