Rectifieuses pour éprouvettes

Cette machine est destinée à rectifier et polir des éprouvettes béton, de roche, matériaux céra­mique, etc. Deux modèles sont proposés:

55-C0201/B standard: le déplace­ment radial de la tête de rectification est motorisé et activé par bouton poussoir.

55-C0201/C automatique: le déplacement radial de la tête de rectification est automatisé et contrôlé par fins de course.

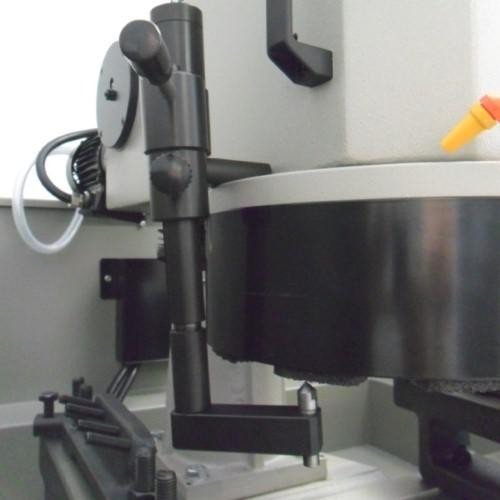

Les cubes ou cylindres peuvent être bridés sur la table.Le déplacement radial de la tête abrasive dia.330 mm dans les deux directions est réalisé soit manuellement, soit en automatique; la seule opération manuelle consiste à agir sur la manivelle supérieure pour descente de la tête abrasive.

La rectifieuse est pourvue d’une protection avec interrupteur de sécurité qui arrête automatiquement la machine, d’un bac de décantation avec pompe motorisée.Les secteurs diamantés seront commandés en accessoires.

Des dispositifs de fixation de cube 100 à 200 mm ou de cylindre dia.100 à 160 mm sont disponibles en accessoires.Le disposi­tif 45-D0534/B permettant la rectification d’extrémités d’éprouvettes peut être aisément monté sur la machine.

• Dimensions de la table: 775 x 280 mm
• Diamètre meule: 330 mm
• Espacement vertical maxi.: 350 mm
• Espacement vertical mini.: 145 mm
• Dim. maxi.des éprouvettes: cubes de 200 mm et cylindres 160 x 320 mm
• Surface usinée: voir schéma ci-contre
• Course verticale de la meule: 205 mm
• Nombre de secteurs diamantés: 10 (accessoires)
• Vitesses de rotation de la meule: 1400 tr/min.
• Puissance: 2200 W
• Encombrement: 1200 x 1020 x 1640 mm (lxpxh)
• Poids: 415 kg
• Déplacement radial bi-direc­tionnel automatique (seulement 55-C0201/C).
